Fabric Extender (FEX) の接続

スポンサーリンク
スポンサーリンク

NOTE

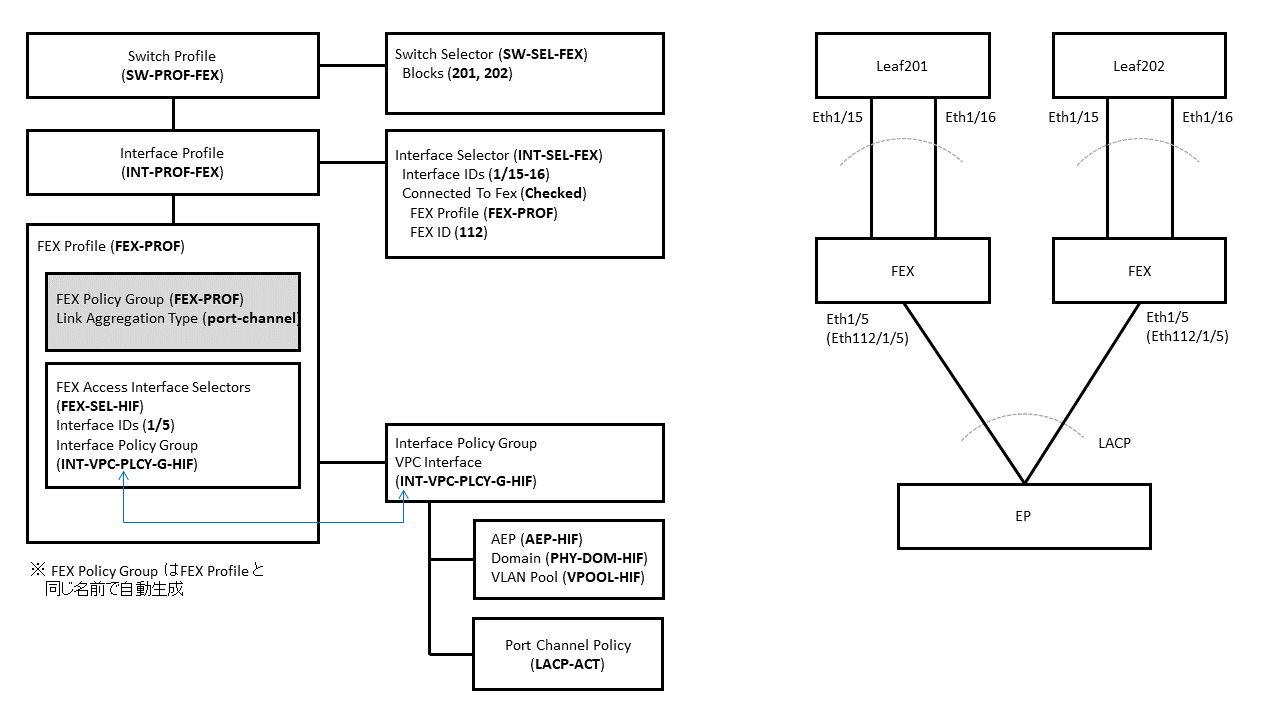

  • InterfaceProfile と Interface Policy Group の間にFEX Profile が入る。
  • InterfaceProfile とFEX Profile は並列に表示される。
  • FEX Policy Group が同じ名称で自動生成される。

が頭に入っていればそれほど難しくないはず。









Configuration

Ver 5.0(2h)

全て Fabric > Access Policies 配下

1.VLAN Pool 作成

Pools > VLAN
 Create VLAN Pool
 Name
 Allocation Mode
 Encap Blocks



2.Domain 作成

Physical and External Domains > Physical Domains
 Create Physical Domain
 Name
 VLAN Pool



3.AEP 作成

Policies > Global > Attachable Access Entity Profiles
 Create Attachable Access Entity Profiles
 Name
 Domains



4.Interface Policy 作成

Policies > Interface > Port Channel
 Create Port Channel Policy
 Name
 Mode



5.Interface Policy Group 作成

Interfaces > Leaf Interfaces > Policy Groups > VPC Interface
 Create VPC Interface Policy Group
 Name
 Link Aggregation Type (VPC)
 Attached Entity Profile
 Port Channel Policy



6.FEX Profile 作成

Interfaces > Leaf Interfaces > Profiles
 Create FEX Profile
 Name
 FEX Access Interface Selectors
  Name
  Interface IDs
  Interface Policy Group



7.Interface Profile 作成

Interfaces > Leaf Interfaces > Profiles
 Create Leaf Interface Profile
 Name
 Interface Selectors
  Name
  Interface IDs
  Connected To Fex (Checked)
   FEX Profile
   FEX ID



8.Switch Profile 作成

Switches > Leaf Switches > Profiles
 Create Leaf Profile
 Name
 Leaf Selectors
  Name
  Blocks
 Interface Selector Profiles



9.VPC Protection 設定

Policies > Switch > Virtual Port Channel default
 Pairing Type (explicit)
 Explicit VPC Protection Groups
  Name
  ID
  Switch 1
  Switch 2



その他

EPG にPath Type をVirtual Port Channel で登録する。この時にFEX HIF を指定するのではなく、VPC Interface Policy Group で指定する。

EP にLACP を動かす目的でSwitch を使うとBPDU が流れてしまうとHIF がErrDisable になるので注意。
