NOTE
40G/100G のような広帯域のアクセスポートを外部接続などで欲しい時
⇒ UpLink to DownLink でファブリックを変換
Multi-Tier 構成でTier-1 のアクセスポートをファブリックポートに変換したい時
（Tier-2 のUpLink Port の接続先はTier-1 のFabric Port になる）

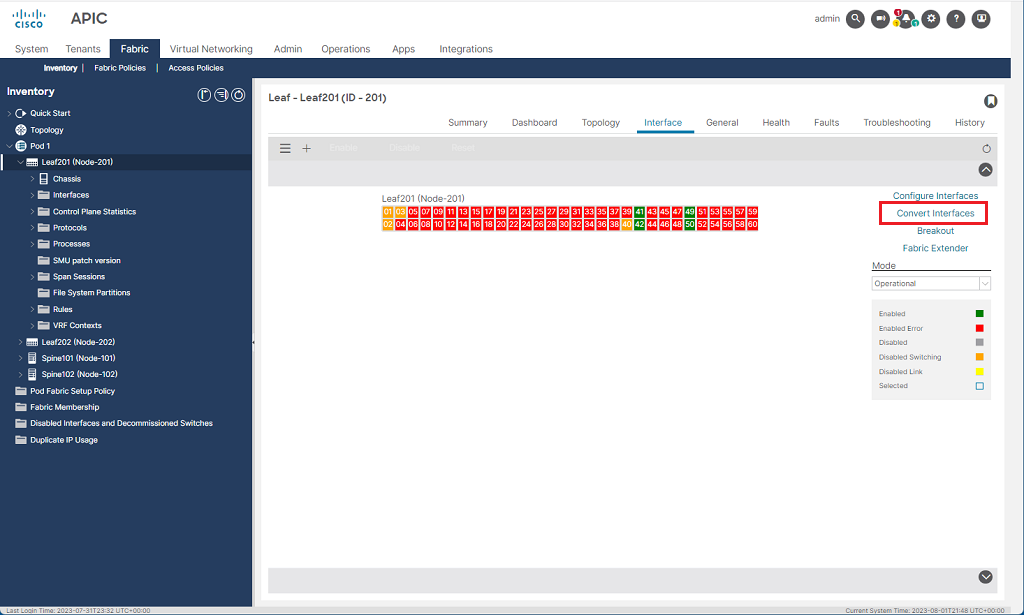

Fabric > Inventory > Pod > Node > 画面右のContvert Interfaces をクリック

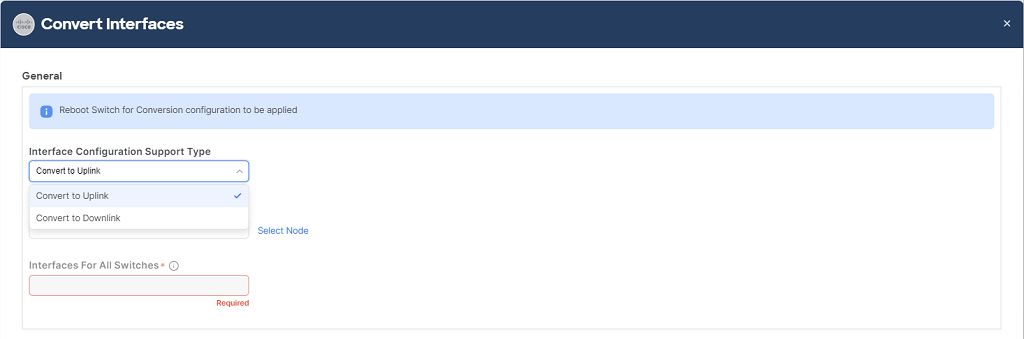

UpLink / DownLink どちらに変換したいのかを指定し、対象ノードとインタフェースを指定する。

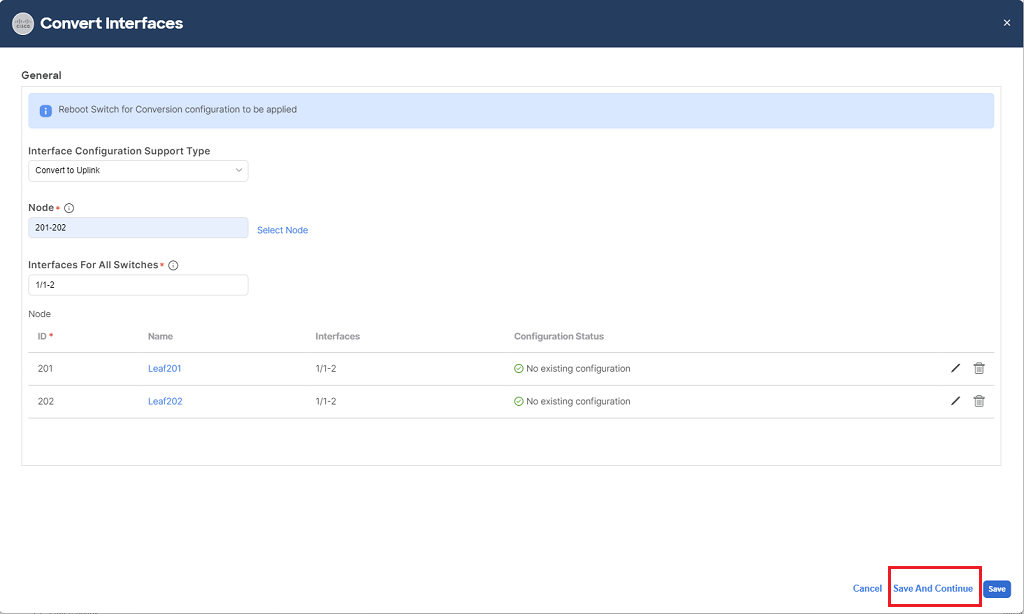

一括指定も可能。指定後、Save And Continue をクリックする。

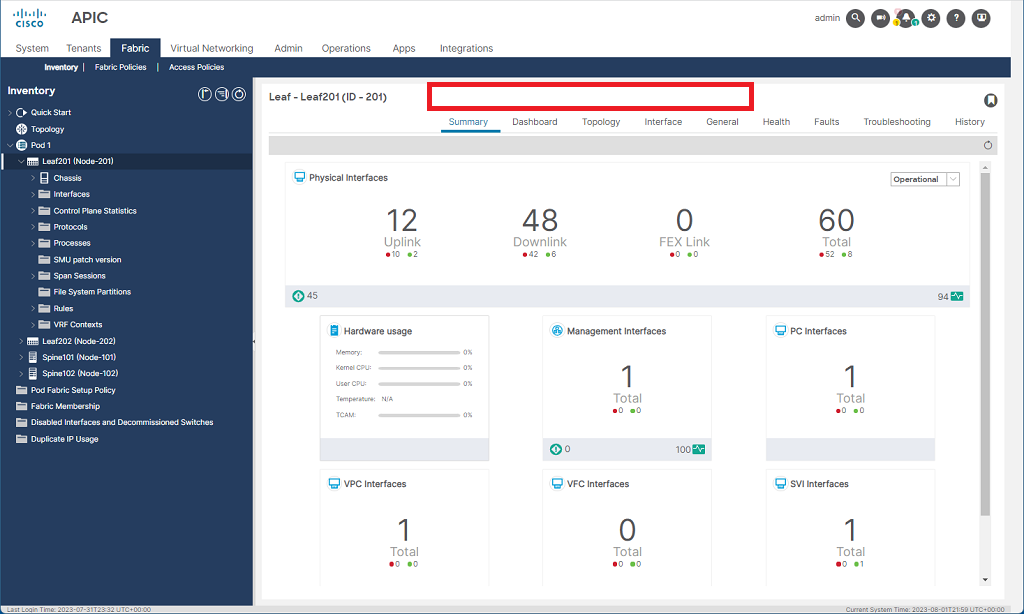

本来は対象ノードのSummry タブの赤枠のあたりにリロードを促すメッセージがでるはず。

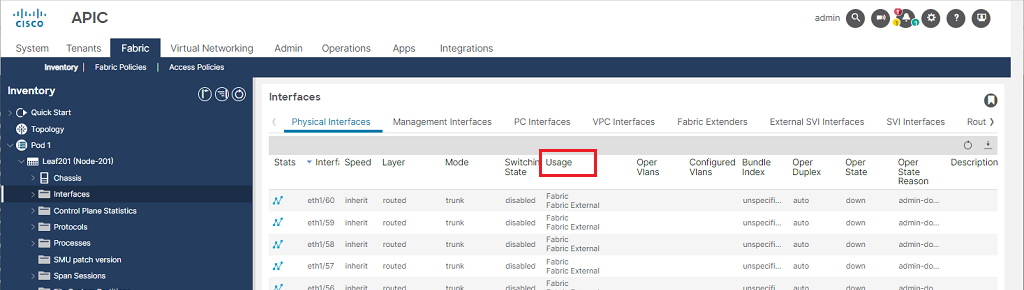

リロード後はUsage から変換されていることを確認する。
GUI が面倒な場合はいっそのことXML で書いてPost でも可。DownLink に変更したい時はdirec にDownLink を指定する。
この場合でもGUI 同様にリロードは必要。
<polUni annotation=”” dn=”uni” nameAlias=”” userdom=”all”>
<infraInfra annotation=”” dn=”uni/infra” nameAlias=”” ownerKey=”” ownerTag=”” userdom=”all”>
<infraPortDirecPol annotation=”” dn=”” userdom=”all”>
<infraRsPortDirection annotation=”” direc=”UpLink” dn=”” tDn=”topology/pod-1/paths-201/pathep-[eth1/1]” userdom=”:all:”/>
<infraRsPortDirection annotation=”” direc=”UpLink” dn=”” tDn=”topology/pod-1/paths-201/pathep-[eth1/2]” userdom=”:all:”/>
<infraRsPortDirection annotation=”” direc=”UpLink” dn=”” tDn=”topology/pod-1/paths-202/pathep-[eth1/1]” userdom=”:all:”/>
<infraRsPortDirection annotation=”” direc=”UpLink” dn=”” tDn=”topology/pod-1/paths-202/pathep-[eth1/2]” userdom=”:all:”/>
</infraPortDirecPol>
</infraInfra>
</polUni>
REF
Cisco Application Centric Infrastructure Fundamentals, Release 5.2(x) - Fabric
Provisioning [Cisco Application Policy Infrastructure Controller (APIC)]
Fabric Provisioning
www.cisco.com
